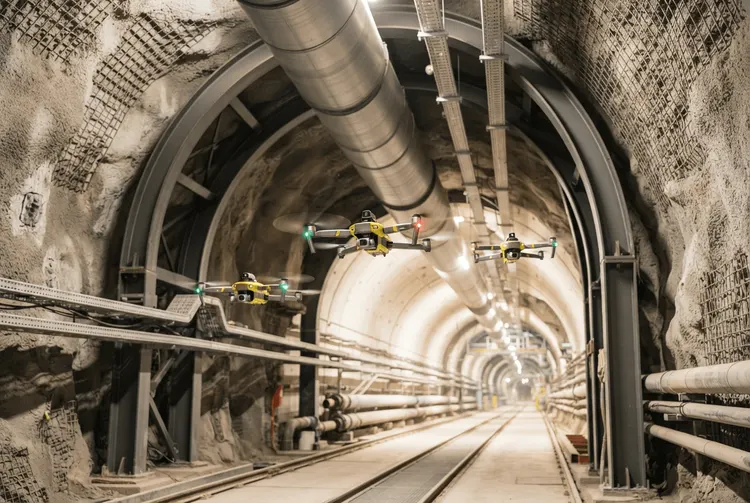

Unterirdische Drohnenflotten revolutionieren die Belüftungssteuerung im Bergbau

Unterirdische Drohnenflotten verändern die Art und Weise, wie Bergbauunternehmen das Belüftungsmanagement angehen – eine der komplexesten und sicherheitskritischsten Disziplinen im Hardrock- und Softrock-Bergbau gleichermaßen. Während herkömmliche Luftstromüberwachung auf festen Sensoren, manuellen Traverse-Messungen und periodischen Erhebungen beruhte, bieten autonome Luftfahrtsysteme nun eine kontinuierliche dreidimensionale Datenerfassung über gesamte Lüftungsnetzwerke hinweg.

Dieser Wandel ist nicht nur inkremental. Der Einsatz koordinierter Drohnenflotten unter Tage verändert die grundlegende Beziehung zwischen Lüftungstechnikern und den Daten, von denen sie abhängen – weg von periodischen Momentaufnahmen hin zu nahezu Echtzeit-Umweltinformationen, die automatisierte „Ventilation-on-Demand“-Systeme ohne menschliches Eingreifen in jedem Schritt steuern können.

Warum konventionelle Lüftungsüberwachung an ihre Grenzen stößt

Systeme mit bedarfsgerechter Belüftung (Ventilation-on-Demand, VOD) haben im vergangenen Jahrzehnt erhebliche Fortschritte gemacht, doch ihre Wirksamkeit war stets durch die Dichte und Qualität der Sensor-Eingangsdaten eingeschränkt. Feste Gasmelder und Anemometer erfassen Bedingungen an diskreten Punkten, wodurch erhebliche blinde Flecken in weitläufigen, mehrstufigen Grubenbauen verbleiben, in denen sich der Luftstrom um Kreuzungen, Raisebohrungen und Stopp-Voides unvorhersehbar verhält.

Manuelle Erhebungen schließen einige dieser Lücken, bringen jedoch eigene Haftungsrisiken mit sich. Das Absenden von Personal in aktive Abbaue zur Entnahme von Pitot-Rohr-Messwerten oder zur Erfassung von Tracergas-Messungen ist zeitaufwändig, führt zu menschlichen Fehlern und – was entscheidend ist – setzt Arbeiter denselben Luftqualitätsgefahren aus, die die Erhebung eigentlich charakterisieren soll. In Notfallszenarien wie einem Brandereignis oder einer Selbstentzündung werden diese Einschränkungen zu Mängeln bei der Lebenssicherheit.

Die Datenlücke, die Drohnen schließen

Autonome Drohnen, ausgestattet mit Multi-Gas-Sensoren, Wärmebildkameras sowie Ultraschall- oder LiDAR-Positionierungssystemen, können Fahrbahnnetze kontinuierlich durchqueren und räumlich referenzierte Umweltmessungen mit einer Dichte erfassen, die feste Infrastruktur wirtschaftlich nicht replizieren kann. Die daraus resultierenden Datensätze kartieren nicht nur Schadstoffkonzentrationen, sondern auch Luftstromvektoren, Temperaturgradienten und Feuchtigkeitsprofile über die gesamte Geometrie eines unterirdischen Bergwerks.

Bei der Integration in das Lüftungssteuerungssystem eines Bergwerks ermöglicht diese Datenbasis eine dynamische Modellierung und Anpassung des Luftstroms – frische Luft wird präzise dort hingeleitet, wo aktive Ausrüstung und Personal vorhanden sind, anstatt blanket Luftströmungsraten aufrechtzuerhalten, die enorme Ventilatorenergie in unbelegten Entwicklungsabschnitten verbrauchen.

Operative und sicherheitstechnische Vorteile

Der operative Fall für unterirdische Drohnenflotten in Lüftungsrollen basiert auf mehreren zusammenlaufenden Vorteilen. Drohnen können Methanansammlungen, Kohlenmonoxid-Spitzenwerte oder Dieselrußpartikel-Konzentrationen weitaus schneller identifizieren als feste Sensoren mit sparsamen Messintervallen, wodurch die Zeitspanne zwischen der Entstehung einer Gefahr und Schutzmaßnahmen reduziert wird.

Nach Produktionssprengungen können Drohnen Entwicklungsabfahrten durchqueren, um zu bestätigen, dass giftige Gase – vor allem Stickoxide und Kohlenmonoxid – auf sichere Werte abgebaut sind, bevor Personal erneut eintritt. Dies eliminiert konservative Wartezeiten, die auf Zeitschätzungen statt auf tatsächlichen Messwerten basieren.

Bei einem Brand- oder Rauchereignis kann eine Drohnenflotte die Ausbreitung kontaminierter Luft durch das Netzwerk in Echtzeit charakterisieren und Rettungskoordinatoren präzise Informationen darüber liefern, welche Wetterstrecken kompromittiert sind und welche Zufluchtsräume noch frei bleiben.

Regulatorische Anforderungen an Lüftungserhebungen können mit höherer Frequenz und räumlicher Abdeckung erfüllt werden, ohne den personellen Aufwand manueller Messkampagnen. Präzise, granulare Luftstromdaten speisen Algorithmen für bedarfsgerechte Belüftung, die die Betriebskosten der Ventilatoren senken – historisch gesehen eine der größten einzelnen Energieausgaben im unterirdischen Betrieb.

Technische Herausforderungen in der unterirdischen Umgebung

Der Betrieb autonomer Luftfahrtsysteme unter Tage stellt ingenieurtechnische Probleme dar, die Oberflächen-Drohnenanwendungen nicht kennen. GPS-Signale dringen nicht durch Fels, daher verlassen sich unterirdische Drohnen auf Simultaneous Localization and Mapping (SLAM)-Algorithmen, kombiniert mit LiDAR oder Structured-Light-Entfernungsmessung, um sich in engen, geometrisch komplexen Wetterstrecken ohne externe Positionierungsreferenzen zu navigieren.

Die Koordination mehrerer Drohnen über ein mehrstufiges Bergwerk erfordert robuste Mesh-Kommunikationsnetzwerke, die die Signalabschwächung und Mehrwegeinterferenz bewältigen können, die in unterirdischen Umgebungen inhärent sind. Leaky-Feeder-Systeme und speziell entwickelte drahtlose Infrastrukturen werden angepasst, um die Bandbreite und latenzarme Konnektivität bereitzustellen, die die Flottenkoordination erfordert.

Unterirdische Umgebungen setzen luftgestützte Plattformen partikelförmigen Stoffen, hoher Luftfeuchtigkeit und Temperaturschwankungen aus, die Sensoren und Rotorsysteme im Laufe der Zeit degradieren. Drohnen, die in Rollen zur Lüftungsüberwachung eingesetzt werden, benötigen versiegelte Elektronik, robustgehäuste Sensoren und Wartungspläne, die auf die Exposition unter Tage und nicht auf Oberflächenbedingungen kalibriert sind.

Integration in breitere Digitalisierungsstrategien

Unterirdische Drohnenflotten operieren nicht isoliert. Ihr Wert multipliziert sich, wenn Lüftungsdaten in breitere Bergwerkbetriebssysteme einspeisen – verbunden mit Flottenmanagementplattformen, Personennachverfolgung und Produktionsplanung, um ein einheitliches operatives Bild zu erstellen. Ein nach einer Sprengung zur Wiederbetretung geplanter Stopp kann eine automatische Drohnenentsendung zur Klarstellungsverifikation auslösen, wobei das Ergebnis direkt in das Zugriffssteuerungssystem einspeist, ohne Eingreifen eines Disponenten.

Dieses Maß an Integration entspricht dem breiteren Trend hin zu autonomen und teilautonomen unterirdischen Bergbau, bei dem Umweltüberwachung, Ausrüstungspositionierung und Personensicherheit durch vernetzte digitale Schichten statt durch isolierte Abteilungssysteme verwaltet werden.

Während Batterietechnologie verbessert wird, SLAM-Algorithmen reifen und unterirdische drahtlose Infrastruktur zum Standard statt zur Ausnahme wird, steht die drohnengestützte Lüftungsüberwachung kurz davor, von Early-Adopter-Einsätzen zu einer routinemäßigen operativen Praxis im globalen unterirdischen Bergbausektor zu werden. Die Bergwerke, die jetzt die Integrationsarchitektur aufbauen, werden einen messbaren Effizienz- und Sicherheitsvorteil in eine Ära mitnehmen, in der Arbeitskosten, Energiepreise und regulatorische Überprüfung der Gesundheit der Arbeitnehmer alle in dieselbe Richtung tendieren.
